選擇控制室顯示系統：屏幕尺寸、分辨率和格式
屏幕尺寸：在設計控制室時，通常最重要的就是確定屏幕尺寸。屏幕尺寸取決于兩個因素：所顯示信息的數量和形式以及操作員的觀看位置。所有顯示信息應易于人們觀看、閱讀及理解，這一點至關重要。因而需要對圖形接口進行預先設計 ，并使用以下所列的DIN標準計算屏幕尺寸：1.視距不應大于字符高度的200倍；2.視距不應小于整個圖像高度的2倍，或大于整個圖像高度的8倍。理想的觀看位置是圖像高度的4倍。
格式：選擇屏幕格式時，匹配投影機芯的固有格式極為重要。如使投影機芯以不同的格式強制運行，將會損害圖像清晰度，而這正是控制室顯示系統中的關鍵參數。對于XGA（1024*768）投影機，應使用4：3高寬比的屏幕；對于SXGA（1280*1024）投影機，應使用5：4高寬比的屏幕；對于SXGA+（1400*1050）投影機，應使用4：3高寬比的屏幕；對于UXGA（1600*1200）投影機，應使用4：3高寬比的屏幕。
分辨率：理想的屏幕尺寸和視距同樣取決于投影機的分辨率。對于XGA，建議采用的最大視距為圖像高度的6倍；對于SXGA，建議采用的最大視距為圖像高度的4.5倍；對于UXGA，建議采用的最大視距為圖像高度的3.8倍；對于SXGA+，建議采用的最大視距為圖像高度的4.4倍。
選擇控制室顯示系統：對比度、增益和視角
設計控制室屏幕時，非常重要的一點就是要找到對比度、增益和視角間的最佳平衡，因?yàn)檫@些參數是相互制約的：如提升對比度和加寬視角，相應地就會降低增益；而如果降低對比度和縮小視角，則可以獲得較高的增益——反之亦然。要為特定的安裝選擇理想的屏幕，您應該首先確定系統的要求：1.觀看者需要怎樣的圖像亮度？2.圖像對比率應為多少？3.屋內的環境光線亮度是多少？4.操作員坐在相對于屏幕的什么位置？
在設計系統時，您通常可以獲得其中的大部分?jǐn)?shù)據。而其余數據則可以通過使用圖像亮度和圖像對比率的方程式來進行計算。有一點必須了解的是，如果觀看室的環境光線亮度很高，這屏幕獨自的反射應定義為圖像的對比度，而非投影機的對比率。因此控制室設計中的一個關鍵參數就是控制觀看室的環境光線，并選擇表面反射最低的屏幕。圖像對比度直接地隨圖像亮度的變化而變化。這就是為什么要把預定的視角設定在您的安裝設計中的關鍵原因，這樣即使在最寬位置上的觀看者也能體驗高亮度和高對比度的效果。
選擇控制室顯示系統：內置深度和焦距
在大多數控制室中，內置深度極其重要。其關鍵問題就是要將箱體深度減到最小的同時，又不能損失亮度均勻度。這就使屏幕焦距成為一個關鍵性的參數。如今，大多數投影機芯所配備的透鏡投射率（LTR）的范圍是0.6-0.9:1。這就意味著投射距離比屏幕寬度要短。使用光學反射鏡“折疊”光線路徑可以將內置深度進一步降低約40%。在箱體墻的所有相鄰屏幕上，為了獲得亮度均勻度，選擇一個匹配投影機投射距離的屏幕焦距極其重要。
為了獲得最佳觀看效果，使用下列指南，您可以選擇單層屏幕（具有兩個有效透鏡表面）和雙層屏幕（具有四個有效透鏡表面）。1.雙層屏幕：無論使用哪一種透鏡投射率，四個有效透鏡均可確保理想的亮度均勻度；2.單層屏幕“隨著投射距離的增大，單層屏幕可提供更好的亮度均勻度。
選擇控制室顯示系統：亮度和色彩均勻度
在箱體安裝中，亮度均勻度特別重要。如果觀看者位于投影墻的正前方，則必須確保相鄰屏幕的光線能垂直地投射到屏幕上。如果屏幕焦距太長或太短，并因此寬散或鎖窄光線，則會損失亮度均勻度。然而，當操作員偏離中心位置時，屏幕擁有良好的視角就顯得尤為重要。視角越好，亮度均勻度就越高。
dnp屏幕方案能根據您的控制室設計，讓您改善水平能夠以及垂直視角。您還需遵守以下原則：1.如果箱體系統的結構為高2寬8，那么水平視角最為重要，而垂直視角的作用則不大了；2.如果系統是3*3結構，則水平和垂直視角都同樣重要；3.控制室中的另一個關鍵參數就是色彩均勻度，色彩均勻度主要是由投影機心加以控制的，但同時還受屏幕的影響，因?yàn)槠聊豢刂频氖菍?duì)比度。
根據您選擇的屏幕類型，所獲得的對比度也或大或小，因而色溫是一個變量。為了確保用于視頻墻的屏幕具有相同的色溫，應遵守以下指南：1.應使用同一制造商的高品質屏幕；2.應要求制造商供應與色彩匹配的投影機芯；此外，非常重要的是，要調整色彩使得投影機心和屏幕共同產生的圖像色彩能吻合所要顯示的圖像。即便是色彩上細微差別都可能會刺激眼睛。如果色彩差別太大，操作員則會看不清所顯示的信息。
選擇控制室顯示系統：材料穩定性-濕度/溫度
現代控制室中最具挑戰性的問題之一就是要盡可能地對箱體進行無縫安裝。如今，標準箱體墻中各個屏幕間的縫隙在0.2到1.0毫米之間。這就意味著您必須特別注意以下兩個關鍵性問題：1.必須以最高的精度對各個屏幕進行切割；2.盡量減小屏幕受濕度和室溫改變的影響。如今，大多數控制室都使用空調。但是如果框架系統太堅固的話，即使溫度和濕度發生細微變化，都可能導致某些屏幕縮小/擴大，從而將導致屏幕縫隙邊寬或屏幕變形。
|

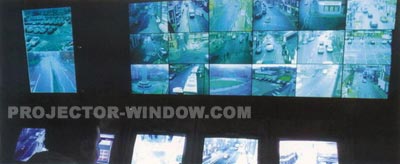

dnp控制室顯示系統
