[投影之窗消息] DLP背投拼接大屏幕和LCD液晶拼接大屏幕被廣泛應用于各領域監控中心、調度指揮中心，大屏幕通過多屏圖像控制器系統對多種信號源進行綜合處理顯示，各行業領域根據顯示應用需要的不同，對多屏圖像控制器系統的信號處理顯示能力具有不同的要求。本文主要介紹了DVCS網絡化分布式圖像控制系統的技術特點。
|

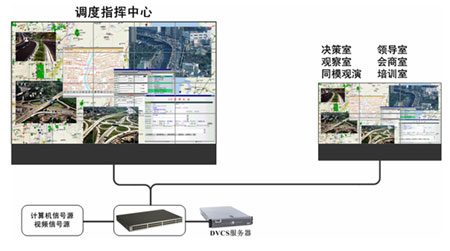

DVCS控制系統整體架構 |
一、大屏幕拼接顯示系統常見的信號源種類
DLP/LCD大屏幕顯示系統在應用中需要輸入處理顯示的信號源，常見的主要包括：計算機、工作站RGB/DVI信號，復合視頻信號，1080p高清視頻信號；特殊行業的信號源還包括：GIS（地理信息）、GPS（衛星定位）、SCADA（電力監控）、SIG（行車調度）等超高分辨率信號，以及IP數字流媒體視頻。
二、DVCS分布式圖像控制系統與傳統多屏圖像控制器的不同
傳統的多屏圖像控制器是采用PC架構的工控機，插入RGB采集卡、視頻采集卡和多屏圖形輸出卡組成的，所有顯示任務及系統運行都基于一條PCI總線進行運算處理。這種圖像控制器的處理能力受制于PCI總線帶寬的限制，信號處理顯示能力極為有限，當拼接屏較大、信號數量較多時基本無法實現全部信號動態實時顯示。
如果再有GIS、SCADA、SIG等超高分辨率信號，這種多屏圖像控制器是將GIS、GPS、SCADA、SIG等應用軟件安裝在控制器中運行并通過多屏圖形卡輸出來實現顯示的，所有信號的運算處理都基于PCI總線，占用了大量系統資源，計算機、視頻信號更加無法實時顯示。當然這種安裝也是受控制器本身操作系統平臺限制的，不是所有應用軟件都能安裝運行的。同時，這種傳統PC架構的多屏圖像控制器由于插槽數量有限，可以輸入的信號數量和輸出通道都是很有限的，拼接屏規模較大時則無法滿足需要。
正是由于傳統PC架構多屏圖像控制器的上述諸多技術應用弊端，全網絡化的DVCS分布式圖像控制系統應運出現。
三、DVCS系統是全新架構的圖像控制系統
DVCS系統是一種基于網絡的全新架構的圖像控制系統，由信號輸入處理器和顯示輸出處理器組成，所有處理器之間通過CAT5e/6類網線與以太網數據交換機進行連接，每一路信號均是獨立通道處理、獨立通道傳輸，通過DVCS控制服務器和控制軟件進行信號的開窗顯示控制。具有網絡化、數字化、高性能、高可靠性、靈活擴展、綠色環保等優點，處于國際領先技術水平。
DVCS控制系統的各類信號處理器可根據顯示墻拼接規模及信號源數量任意選配，靈活組合成一套分布式圖像控制系統。其技術優勢在于超強的多種信號接入能力、靈活的信號接入方式（包括本地及遠程信號）、超強的系統擴展能力，以及像素點對點映射的高清數字圖像顯示。
四、DVCS系統是全數字化的圖像控制系統
DVCS系統是一種全數字化的圖像控制系統，任何信號源的采集、編碼、傳輸以及解碼顯示全部采用純數字技術，確保信號沒有損失和干擾，實現高品質圖像顯示質量。所有信號處理傳輸都在DVCS系統網絡內部完成，并提供內部格式轉換，RGB、DVI、HD、視頻等信號可被處理并以任意大小、位置的方式顯示到任意DVI或RGB接口顯示設備上。
五、DVCS系統是具有超強處理能力的圖像控制系統
DVCS系統具有超強的多種信號處理能力，包括模擬RGB、數字DVI、標清視頻、高清視頻、音頻、超高分信號、IP流媒體視頻等，涵蓋了各行業領域大屏顯示應用的所有信號源。可接入的信號數量幾乎不受限制（取決于網絡交換機規模），可支持任意拼接規模顯示墻。采用業界領先的DVCS專利處理引擎，每一路信號由各處理器獨立通道處理，且只對信息變化像素刷新，可做到全部信號源實時顯示。在任一顯示單元內可開多達64個全實時活動視窗，同一信號源可同時被顯示在任意多個顯示單元上，且所有視窗都是實時同步的。所有信號視窗均可以在全屏范圍內任意大小、任意位置、任意疊加顯示。
六、DVCS系統是提供視音頻同步處理的圖像控制系統
DVCS控制系統的音頻處理器可以將信號源的音頻同步接入DVCS網絡，可接收數字、模擬音頻，具有高保真音質。可通過控制中心的擴聲設備，通過DVCS控制軟件實現任意一路信號源的視音頻同步播放，滿足指揮中心/控制室DVD、視頻會議、報警工作站等擴聲應用的需要，可不需要單獨構建音響擴聲系統。
七、DVCS是提供信號源共享的圖像控制系統
DVCS系統是一種基于以太網的視頻交換系統，具有優越的網絡連接性能。多個DVCS系統可借助專網交換連接，使多個顯示系統之間共享相同的信號源，實現異地調用顯示，為應急指揮等行業提供領先的解決方案。
|
 |
DVCS控制系統具有顯示墻鏡像顯示功能，可以實現調度指揮中心顯示墻與決策室/會商室顯示墻之間的全屏信號畫面的同步鏡像顯示，這將極大的方便決策室領導的決策指揮、同模觀演，有助于指揮中心人員接受領導指令、準確調度操作。
|
 |
八、DVCS系統是高度可靠的圖像控制系統
DVCS控制系統是分布式架構的系統，圖像處理運算被分散在各處理器中，某一處理器出現故障只影響該路信號或某一單元顯示，并不影響DVCS系統正常運行，可將任一信號源切換到其他通道進行顯示，有利于整個大屏幕系統的應急顯示。DVCS控制系統各類計算機/視頻信號處理器均采用可靠的嵌入式設計，具有超長的100,000小時
MTBF（平均無故障時間）。所有信號處理器均支持熱插拔技術，任一處理器發生故障，可現場快速更換，DVCS系統可自動識別新的處理器并投入運行，無需人工設置，使MTTR（平均故障維護時間）縮到最短。
九、DVCS是可靈活擴展的圖像控制系統
DVCS系統中各類信號處理器均可根據工程擴展需要隨時增加，必要時可增加10G骨干交換機進行級聯，具有高度靈活的系統擴展能力。所有增加的處理器均可被自動添加到已有DVCS系統，不需對擴展應用進行任何二次開發，降低系統擴展費用。
十、DVCS系統是控制簡捷直觀的圖像控制系統

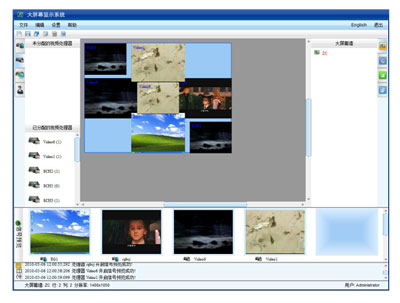

DVCS系統采用B/S架構控制管理軟件，提供簡捷直觀的圖形操作界面。每一路信號都可以被實時預覽，支持所有開窗信號在控制軟件界面上回顯。支持對大屏顯示布局進行預案設置、存儲、調用和自動定時執行。支持遠程網絡控制，支持大屏幕分區顯示管理，支持多人同時對大屏幕進行調度，支持多級管理權限劃分。
|
 |
中達電通全球領先的DVCS網絡化分布式圖像控制系統，有效突破了傳統PC架構圖像處理器的諸多技術瓶頸，為各行業領域調度指揮中心、監控中心DLP/LCD大屏幕顯示系統的顯示應用開啟了嶄新的一頁，提供最具應用價值的領先解決方案。
|
|
