[投影之窗消息] 為進一步提高城市園林綠化管理水平，推動城市綠化事業健康快速發展，夯實全市園林綠化基礎數據，摸清全市園林綠化家底，長春市園林局決定加強園林綠化管理信息化建設，計劃于2013年完成長春市園林綠化局信息管理服務中心機房及演示廳建設項目。

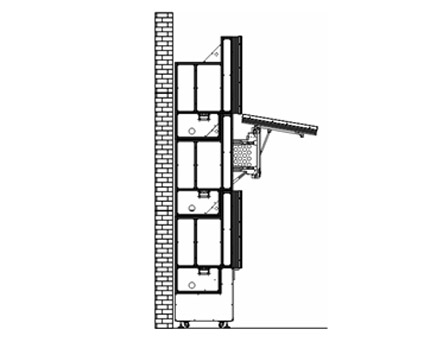

多層電動前維護DVS系列單元拼接墻示意圖
項目方案：
本項目計劃在演示廳安裝一套DLP大屏幕顯示系統，用于展示現有城市園林綠化布局、未來綠化設計規劃，以及全市園林綠化數據。由于用戶安裝場地條件所限，中達電通為長春市園林局提供了一套擁有高亮度、高清晰度、高分辨率、高智能化控制、操作方便簡捷的高端大屏幕數字顯示系統，該系統融合眾多業界先進技術，采用具有獨特前維護功能的3行×5列
15臺60英寸 SXGA高清LED光源投影顯示單元，圖像拼接控制器、控制軟件及周邊設備組成。
常規的DLP背投顯示單元多采用后維護方式，需要預留600-1000mm左右的后部維護通道，占用了部分場地空間。中達電通DVS系列電動前維護顯示單元采用獨特的電動屏幕和電動六軸調整技術，可從正面開啟屏幕進行維護，在滿足正常安裝維護的情況下可實現多層堆疊拼接，最高可堆疊8層。不需要預留維護通道，真正實現了大型DLP顯示拼接墻完全靠墻安裝，為空間有限的用戶提供了理想的解決方案，對于安裝空間足夠的用戶，也將極大提高控制室的整體空間利用率，提供更好的觀看視角。
DVS電動前維護顯示單元的獨特技術優勢：
獨有的電動屏幕開啟技術

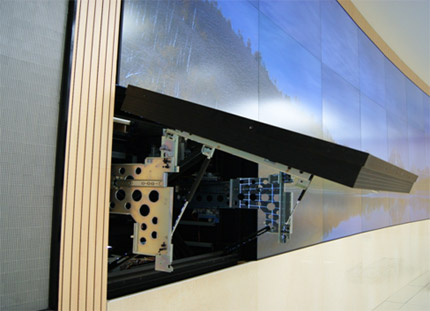

屏幕采用由電機驅動液壓式杠桿原理的推出及翻轉裝置，可以電動方式從前方打開屏幕，保證了即使屏幕之間相互擠緊時也可以方便的將屏幕推出，屏幕的推出及收回操作精確平穩，保護屏幕不會受到損傷，使得安裝維護人員可以方便的對單元內部的部件包括接口模塊、燈泡、色輪等進行維護操作。
獨有的電動六軸調整技術
畫面幾何調整采用電動六軸光學調整機構，電動六軸的每個軸向均采用精密電機控制，可通過調試軟件或遙控器給每個單元電動六軸機構發出指令，電動六軸調整電機即可自動進行相應的調節，每個軸向均可達到0.1mm級的調節精度，遠高于手動調節的精度，從而更精確的調整每個單元的畫面幾何，實現圖像的無縫拼接顯示。 |
|
獨特的電動調節整合技術
DVS電動前維護顯示單元的電動六軸與電動屏幕采用同一個控制模組，并與光機控制技術整合，通過光機的遙控器和調試菜單界面，既可以進行電動六軸的幾何調節，又可以進行屏幕及反射鏡的機械調整，真正實現了前維護單元的電動調試全面自動化。
獨特的箱體散熱通道設計
DVS電動前維護顯示單元采用獨特的縱向雙風道散熱結構設計，采用先進的強制冷卻及空氣對流設計原理，形成高效的空氣對流散熱系統，具備多組冷卻風扇，可將單元內部的熱量通過縱向散熱通道快速排出，多層堆疊時也不需要預留后部散熱空間。
本項目圖像控制系統推薦了技術成熟穩定的VisionCON3000圖像控制器，采用第二代PCI
Express技術及獨特的獨立總線傳輸及圖形處理技術，具有16路DVI輸出，4路計算機DVI信號輸入、8路VIDEO視頻信號輸入、4路1080p高清視頻輸入，所有信號均可實現單屏、全屏、分屏、漫游、疊加顯示，滿足用戶使用需求。
項目配置：
60英寸SXGA LED電動前維護DLP顯示單元15臺
60英寸單元底座 5套
VisionCON3000圖像控制器 1套
VisionDWCS控制管理軟件 1套
專用工程線纜及配件15套
項目總結：
本項目采用中達電通獨特技術的電動前維護DLP大屏幕系統，貼合用戶場地需求，解決了安裝場地空間不足的問題。本系統可以在全屏范圍內以單屏、跨屏拼接、全屏等多種方式顯示全市園林綠化數據，展示現有城市園林綠化布局，以及未來綠化設計規劃，達到良好的演示氛圍。
|
中達電通數碼顯示系統產品開發處 王麗紅 |
|
